在线流量仪表

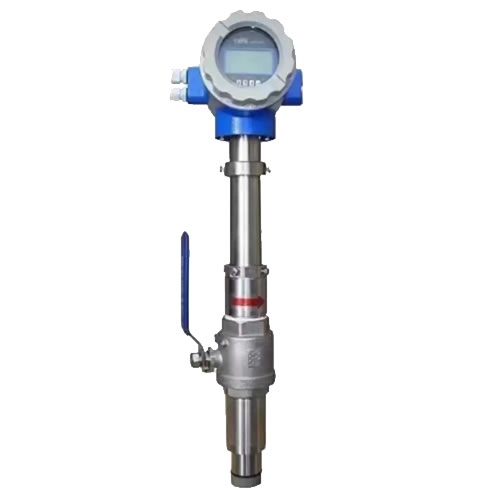

插入式电磁流量计

流速范围：0-10m/s
公称压力：1.6MPa
公称通径：DN200-3000mm
输出方式：4-20mA/脉冲，RS485通讯
产品描述：HB-ECF450C系列插入式电磁流量计是在管道式电磁流量计的基础上发展起来的一种新型流量仪表，它在保留管道式电磁流量计优点的基础上，针对管道式电磁流量计在管道上安装困难，费用大等缺陷，根据尼库拉磁（NIKURADS）原理，用电磁方法通过测量流体的平均流速，从而获得流体的体积流量。特别是采用带压开孔、带压安装技术后，插入式电磁流量计可在不停水的情况下安装，也可以在铸铁管道，水泥管道上安装。插入式电
在线订购

产品简介
HB-ECF450C系列插入式电磁流量计是在管道式电磁流量计的基础上发展起来的一种新型流量仪表，它在保留管道式电磁流量计优点的基础上，针对管道式电磁流量计在管道上安装困难，费用大等缺陷，根据尼库拉磁（NIKURADS）原理，用电磁方法通过测量流体的平均流速，从而获得流体的体积流量。特别是采用带压开孔、带压安装技术后，插入式电磁流量计可在不停水的情况下安装，也可以在铸铁管道，水泥管道上安装。插入式电磁流量计的研制成功，为流体流量的检测提供了一种新手段。
插入式和管道法兰式电磁流量计一样，都是根据法拉第电磁感应定律工作。
功能特点
※ 测量精确度不受液体密度、粘度、温度、压力和电导率变化的影响；
※ 高可靠性的外插安装方式，传感器的安装、维护无需拆卸测量管，因此较适合于无法停水的现场使用，而且在可以在老管道上现场开口安装；
※ 结构简单，电磁流量计测量管可不用内衬，可靠性高；
※ 用先进的励磁技术，功耗小，零点稳定，抗干扰能力强、可靠性好；
※ 公称通径范围宽，适用于DN200mm-DN3000mm之间的所有口径管道；
※ 一体化接地电极，实现仪表良好接地；
※ 量测量量程宽，满量程流速可在1.0m/s—10.0m/s内连续任意设定，输出信号与流量（流速）成完全线性关系；
※ 积小、重量轻、运输、安装方便，可实现不断流维护、拆装；
※ 传感器采用先进加工工艺、固态封装、耐振动、防渗透、寿命长，使仪表具有良好的测量精确度和稳定性。
技术参数
公称通径：DN200-3000mm
公称压力：1.6MPa
测量管材质：碳钢、SUS304
传感器测量头材质：ABS、聚丙烯
电极材料：SUS316、哈氏合金B、哈氏合金C、钛、钽
测量精度：流速≤0.5m/s时，±1.5%，流速≥1m/s时，±1.0%
流速范围：0-10m/s
供电方式：AC220V、DC24V可选
输出方式：4-20mA/脉冲，RS485通讯
介质电导率：≤50uS/cm
介质温度：0-80℃
环境温度：-25℃-60℃
相对湿度：5%-95%
大气压力：86-106kPa
直管段要求：上游15D，下游10D
防护等级：IP65、IP67、IP68
连接方式：法兰连接、螺纹连接
