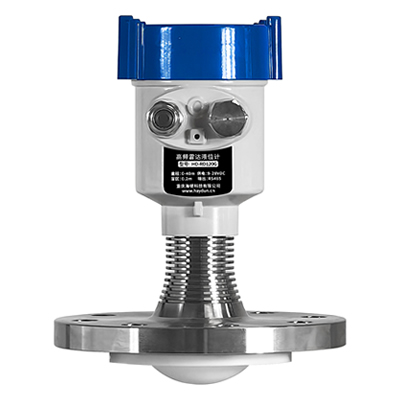

80G雷达液位计(四氟平面)

产品简介

HB-RD120G雷达物位计是工作在 76-81GHz的调频连续波(FMCW)雷达产品，支持四线制和两线制应用。多个型号，产品最大量程可以达到120m，精度2mm。由于它工作频率更高，波长更短，所以它既可用于液位测量，尤其更适合固体应用，通过透镜发射接收电磁波的工作方式，在高粉尘，恶劣温度环境下（+200℃）具有独特的优势。仪表提供法兰或者螺纹的固定方式，使得安装便捷简易。

功能特点

※ 毫米波雷达测量精度可达±2mm，测量盲区为 0.2m。

※ 更小的天线尺寸，满足更多的工况场合测量。

※ 3°发射角，更集中的能量，回波信号更强，相比于其他雷达具有更高的可靠性。

※ 拥有更强的穿透性，在有粘附及凝结的情况下也可以正常使用。

※ 动态信号范围更大，对于低介电常数介质的测量更加稳定。

※ 多种测量模式，快速测量模式下雷达反应时间小于1S。

技术参数

测量原理：2/4线制，FMCW雷达

频率范围：76-81GHZ

测量范围：40m

测量精度：±2mm

供电电压：10~28VDC

分辨 率：1mm

波束角：3°

测量盲区：0.2m

操作单元：128×64点阵显示屏/4按键

天线形式：3.5寸透镜四氟天线

过程连接：DN80法兰

工作电流：DC12V，18mA

输出接口：4-20mA，RS485 MODBUS RTU协议

防护等级：IP68

安装方式：螺纹、支架、法兰

工作温度：-45~85℃

工作湿度：0~95%RH，无冷凝
